DRAWING | DESCRIPTION | DIE NUMBER | LBS/FT | KG/M |
---|---|---|---|---|
![]() ![]() |
0.750 x 0.750 SQUARE TUBE WALL = 0.062 (1.57) | EH09986 | 0.196 | 0.292 |
![]() ![]() |
0.750 x 0.750 SQUARE TUBE WALL = 0.120 (3.05) | EH11066 | 0.363 | 0.540 |
![]() ![]() |
0.938 x 0.938 SQUARE TUBE WALL = 0.040 (1.02) | EH60445 | 0.161 | 0.240 |
![]() ![]() |
1.000 x 1.000 SQUARE TUBE WALL = 0.040 (1.02) | EH60714 | 0.173 | 0.258 |
![]() ![]() |
1.000 x 1.000 SQUARE TUBE WALL = 0.060 (1.52) | EH09509 | 0.259 | 0.385 |
![]() ![]() |
1.438 x 0.938 RECT. TUBE WALL = 0.040 (1.02) | EH60593 | 0.212 | 0.315 |
![]() ![]() |
1.500 x 0.750 RECT. TUBE WALL = 0.040 (1.02) | EH60479 | 0.200 | 0.297 |
![]() ![]() |
1.500 x 1.500 SQUARE TUBE WALL = 0.040 (1.02) | EH60756 | 0.280 | 0.416 |
![]() ![]() |
1.500 x 1.500 SQUARE TUBE WALL = 0.045 (1.14) | EH60447 | 0.305 | 0.454 |
![]() ![]() |
1.500 x 1.500 SQUARE TUBE WALL = 0.060 (1.52) | EH09794 | 0.399 | 0.594 |
![]() ![]() |
1.500 x 1.500 SQUARE TUBE WALL = 0.125 (3.18) | EH09741 | 0.795 | 1.183 |
![]() ![]() |
1.938 x 0.938 RECT. TUBE WALL = 0.040 (1.02) | EH60596 | 0.260 | 0.387 |
![]() ![]() |
2.000 x 2.000 SQUARE TUBE WALL = 0.120 (3.05) | EH11064 | 1.083 | 1.612 |
![]() ![]() |
2.500 x 1.500 RECT. TUBE WALL = 0.058 (1.47) | EH60470 | 0.535 | 0.796 |
![]() ![]() |

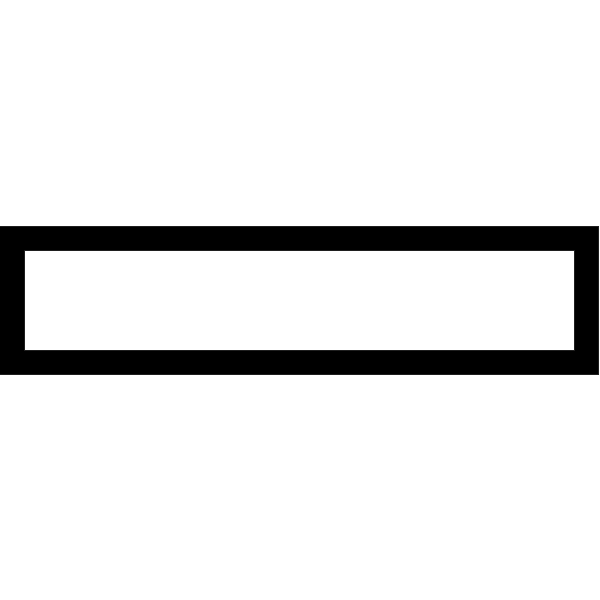

3.000 x 0.750 RECT. TUBE WALL = 0.125 (3.18) | EH11585 | 1.050 | 1.563 |
![]() ![]() |
3.000 x 2.000 RECT. TUBE WALL = 0.090 (2.29) | EH61706 | 1.079 | 1.605 |
![]() ![]() |
6.000 x 3.000 SCALLOPED TUBE WALL = 0.260 (6.60) | EH61771 | 5.065 | 7.537 |
![]() ![]() |
1.000 x 1.000 ANGLE WALL = 0.053 (1.35) | ES11185 | 0.124 | 0.184 |
![]() ![]() |
2.000 x 1.125 H-CHANNEL WALL = VARIES | ES09040 | 0.241 | 0.358 |
![]() ![]() |
5.125 x 0.365 BOTTOM RAIL WALL VARIES | ES60450 | 0.882 | 1.312 |
![]() ![]() |
2.500 x 1.875 CHANNEL WALL = 0.055 (1.40) | ES60526 | 0.526 | 0.783 |
![]() ![]() |
1.160 x 0.625 ROOF EDGE WALL = 0.045 (1.14) | ES60595 | 0.137 | 0.204 |
![]() ![]() |
2.910 x 1.580 F-CHANNEL WALL = 0.100 (2.54) | ES60743 | 0.662 | 0.985 |
